أغطية وإطارات غرف التفتيش والشبكات
مسبك المتحدةللصناعات المعدنية
الدقة في كل صبّة، والقوة في كل منتج
نقدّم حلولاً عالية الجودة من حديد الزهر الرمادي لأنظمة المياه والبنية التحتية والتطبيقات الصناعية.
مواقع العمل
الرياض / الخرج
المملكة العربية السعودية
نبذة عن مسبك المتحدة
يصنّع مسبك المتحدة للصناعات المعدنية منتجات السباكة من حديد الزهر والصلب في المملكة العربية السعودية. تخدم مسبوكاتنا شبكات تصريف مياه الأمطار وشبكات الصرف الصحي وشبكات الاتصالات، وتُنتَج ضمن أنظمة لإدارة الجودة والبيئة والصحة والسلامة المهنية معتمدة وفق المعايير الدولية.
رؤيتنا
أن نكون المزوّد الرائد لحلول سباكة المعادن المبتكرة في الشرق الأوسط، المعروف بالجودة الاستثنائية والتميّز الهندسي والتصنيع المستدام الذي يدعم البنية التحتية والنمو الصناعي.
رسالتنا
نصنّع منتجات متميّزة من حديد الزهر والصلب باستخدام تقنيات متقدمة وكوادر عالية المهارة وأنظمة جودة معترف بها دولياً. رسالتنا هي تجاوز توقعات عملائنا من خلال الدقة والموثوقية والتحسين المستمر والخدمة المتميّزة.
- 01
التميّز الهندسي
- 02
السباكة الدقيقة
- 03
جودة موثوقة
عملية التصنيع لدينا
يمتد الإنتاج من الصهر إلى المسبوك النهائي على خطوط القوالب لدينا: تجهيز الصهر والصبّ، ثم القوالب، ثم التشطيب. وتُنفَّذ كل مرحلة ضمن نظام إدارة جودة معتمد.
01

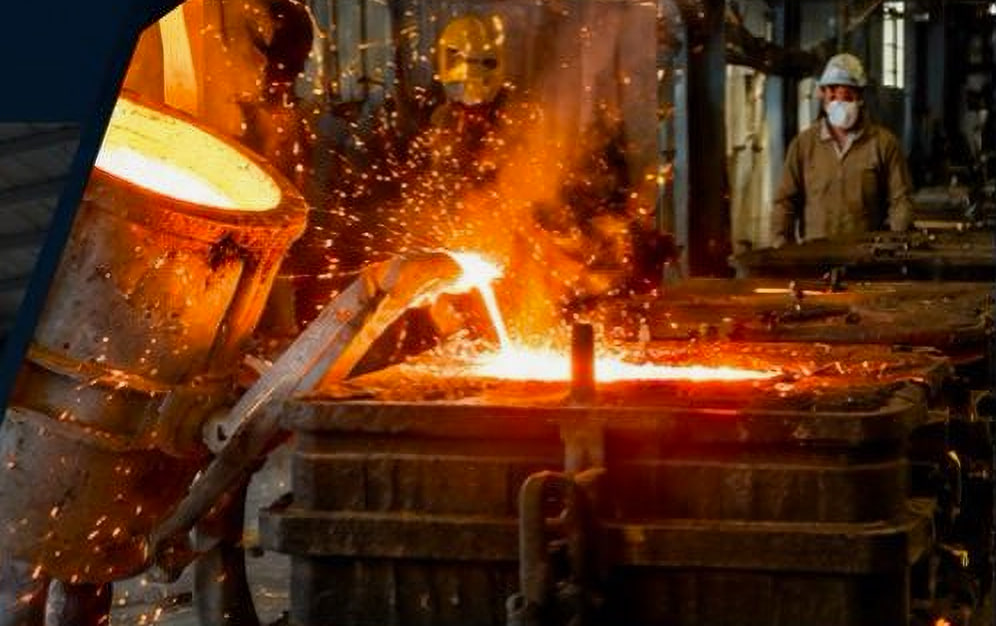

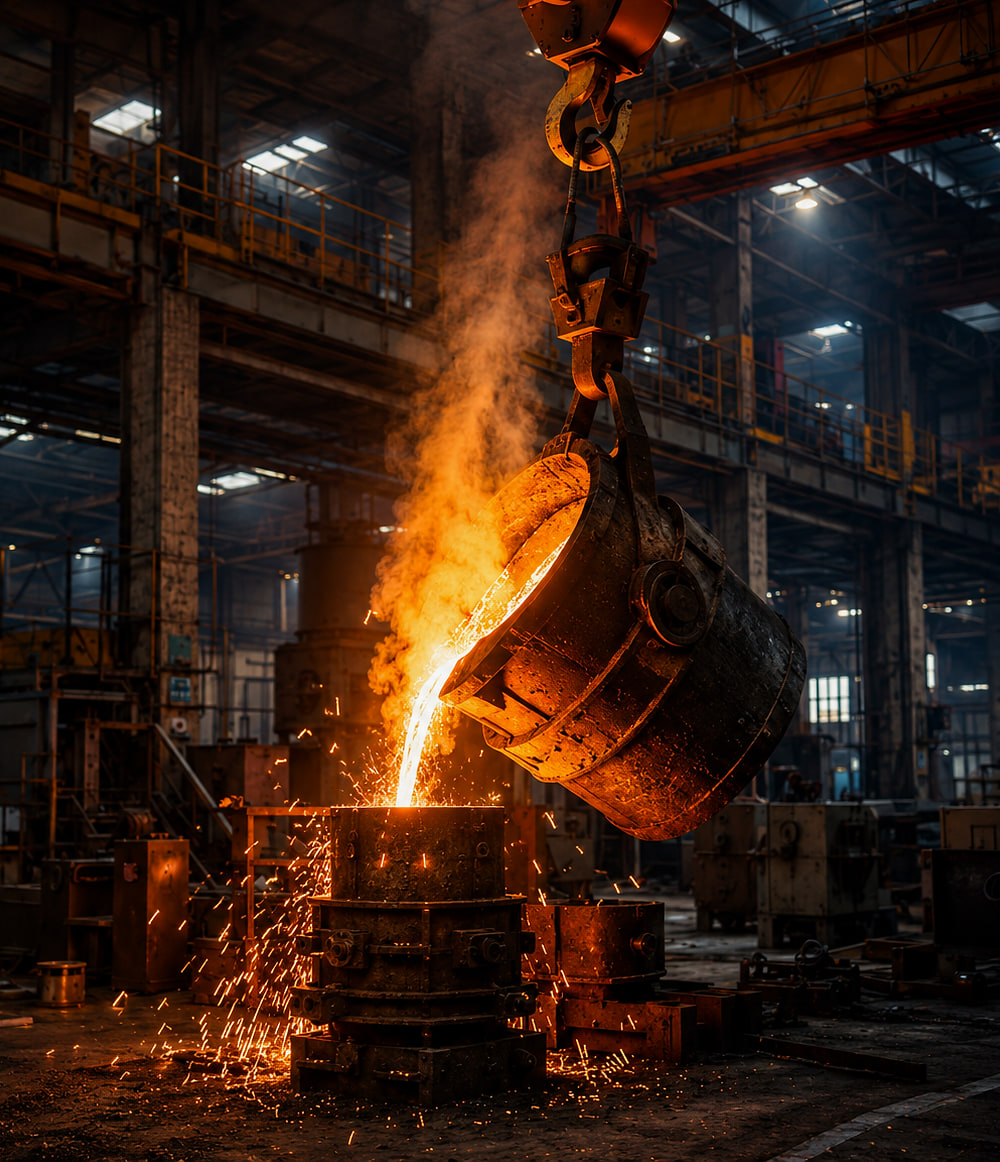

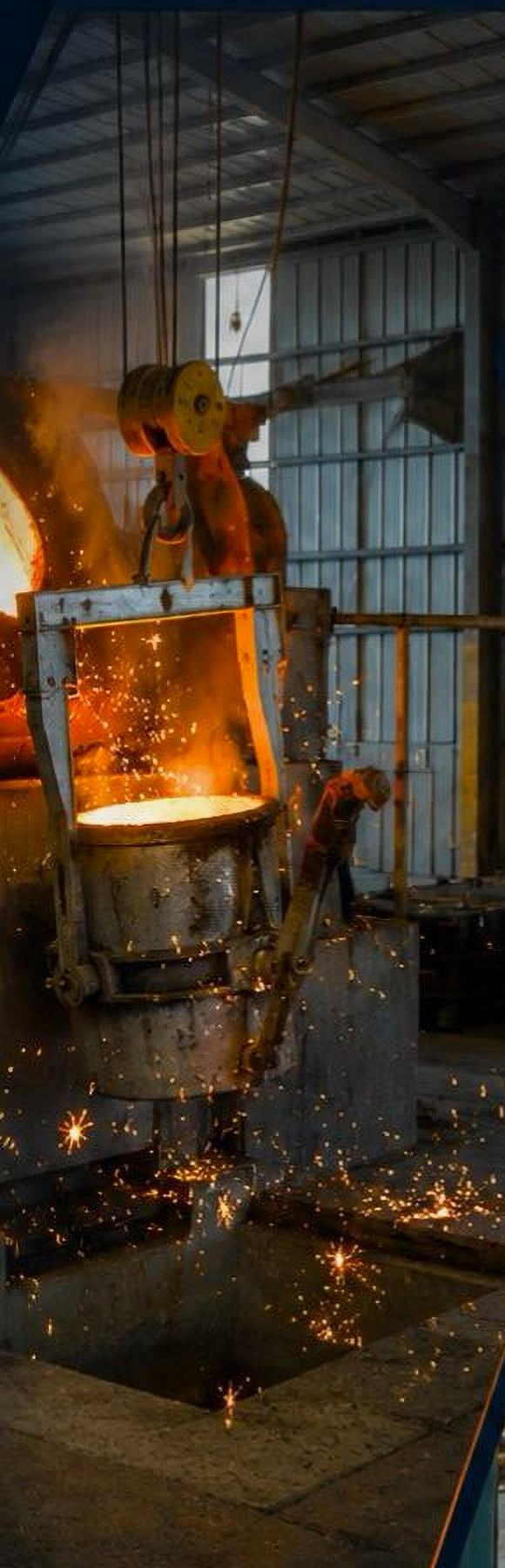

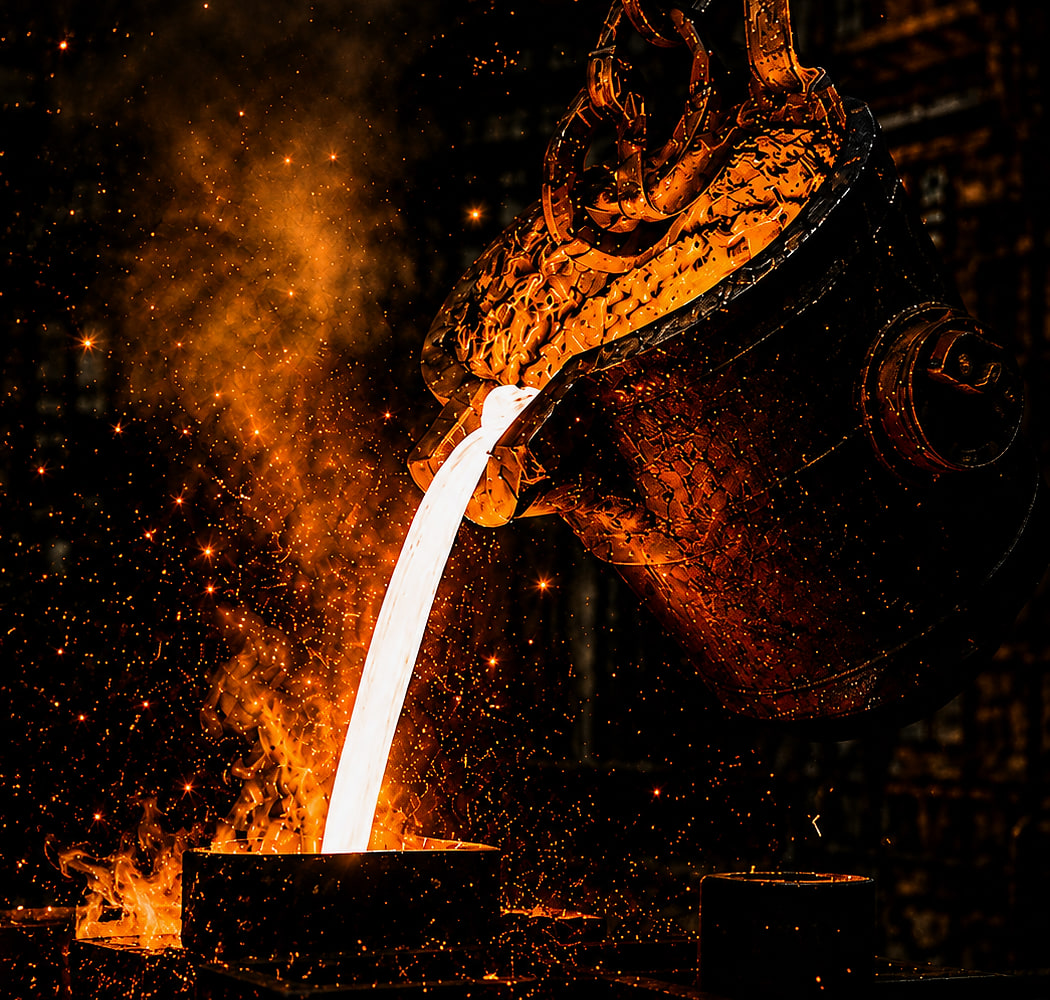

الصهر والصبّ
02

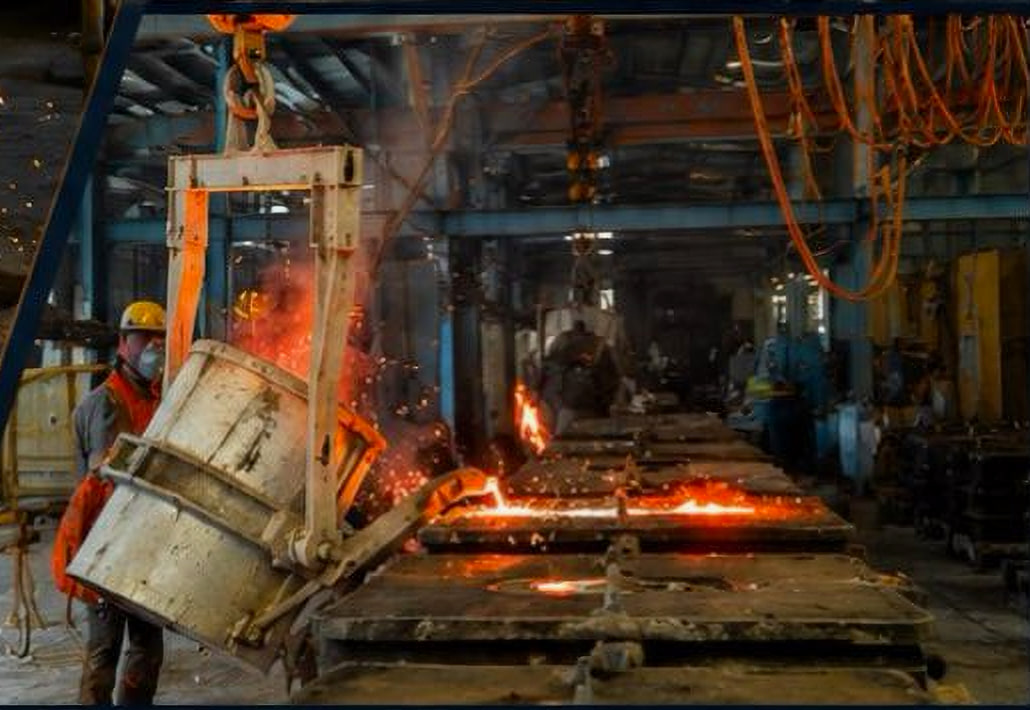

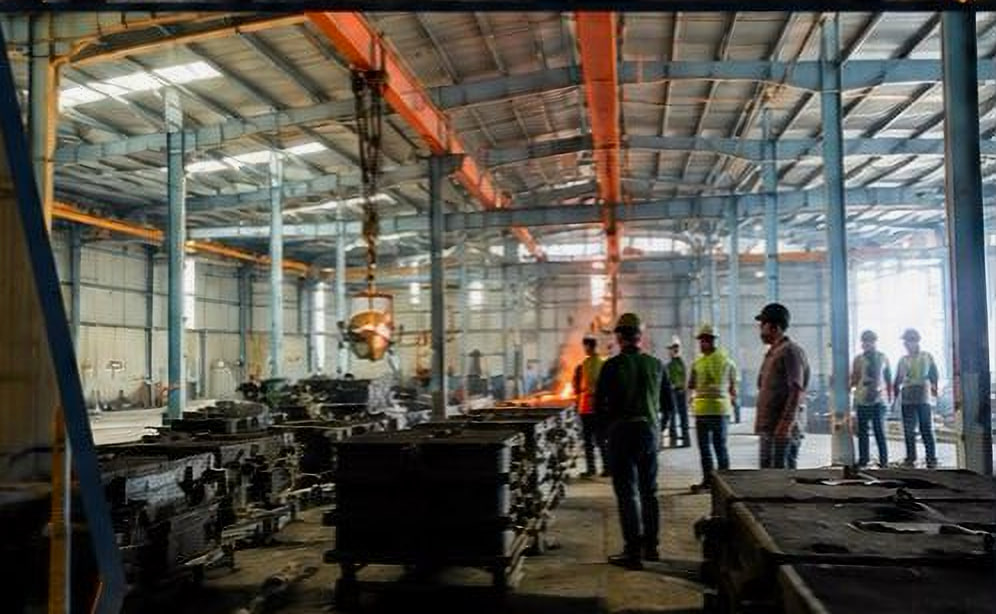

خط القوالب
03
التشطيب
صُنع ليدوم. وسُبك بثقة.
الصور: كتيّب منتجات مسبك المتحدة
منتجاتنا

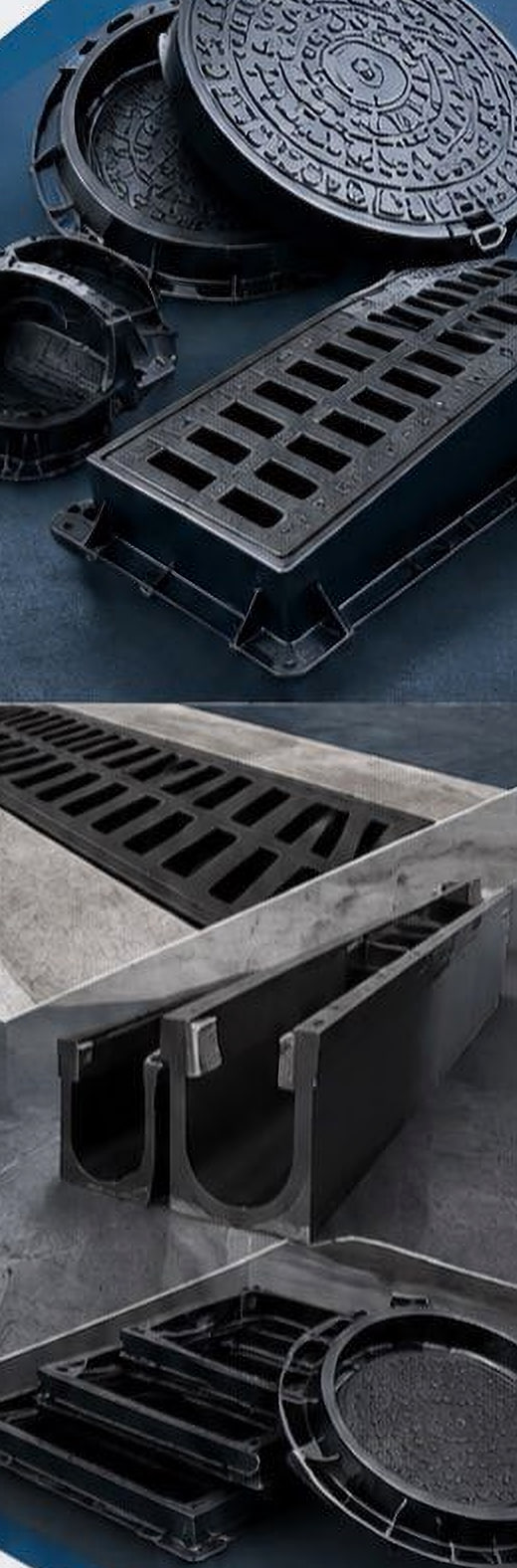

أغطية وإطارات غرف التفتيش وشبكات التصريف وشبكات الأشجار، من حديد الزهر الرمادي والحديد المطيلي، مصنّعة وفق BS EN 124 : 1994 و SASO SSA 413 : 1985 بفئات تحميل من A15 إلى F900.
62 موديل7 التصنيفات

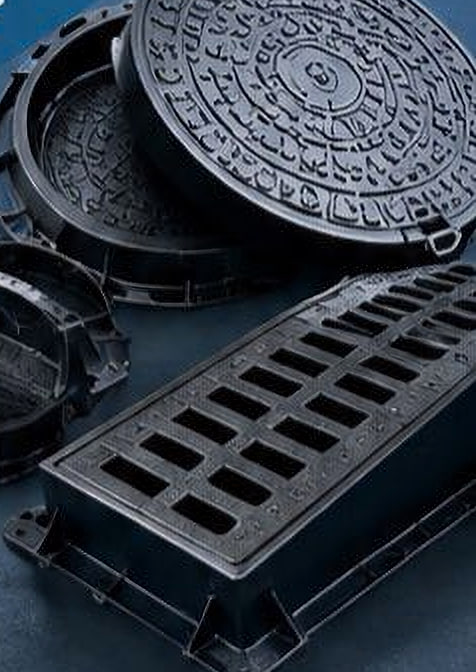

أغطية وإطارات غرف التفتيش الدائرية
019 موديل
- المعيار
- BS EN 124
- المادة
- حديد مطيلي
- صفحة الكتيّب
- 4
| رقم الموديل | الفتحة الصافية أ (مم) | القاعدة الكلية ب (مم) | العمق ج (مم) | التحميل (طن) |
|---|---|---|---|---|
| UF 011 DI (LD) | 450 | 530 | 30 | 1.5 |
| UF 011 DI (MD) | 450 | 530 | 30 | 12.5 |
| UF 011 DI (HD) | 450 | 530 | 90 | 40 |
| UF 012 DI (LD) | 600 | 700 | 35 | 1.5 |
| UF 013 DI (MD) | 600 | 700 | 75 | 12.5 |
مرّر الجدول أفقياً لعرض جميع الأعمدة
| رقم الموديل | الفتحة الصافية أ (مم) | القاعدة الكلية ب (مم) | العمق ج (مم) | التحميل (طن) |
|---|---|---|---|---|
| UF 014 DI (LD) | 600 | 730 | 100 | 1.5 |
| UF 014 DI (MD) | 600 | 730 | 100 | 12.5 |
| UF 014 DI (HD) | 600 | 730 | 100 | 40 |
مرّر الجدول أفقياً لعرض جميع الأعمدة
| رقم الموديل | الفتحة الصافية أ (مم) | القاعدة الكلية ب (مم) | العمق ج (مم) | التحميل (طن) |
|---|---|---|---|---|

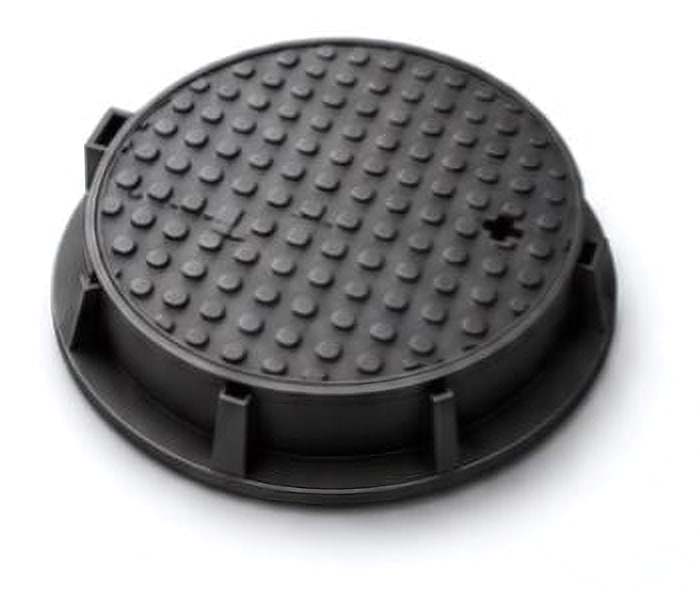

| UF 017 DI H (HD) | 600 | 810 | 150 | 40 |
مرّر الجدول أفقياً لعرض جميع الأعمدة

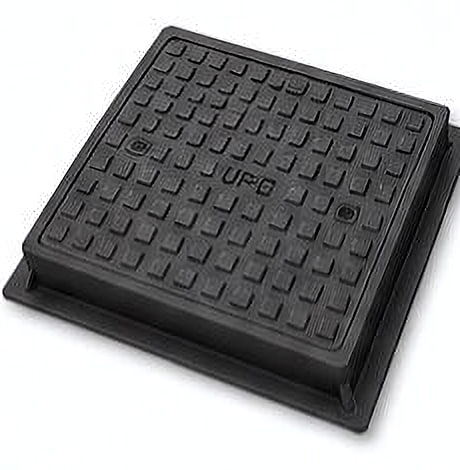

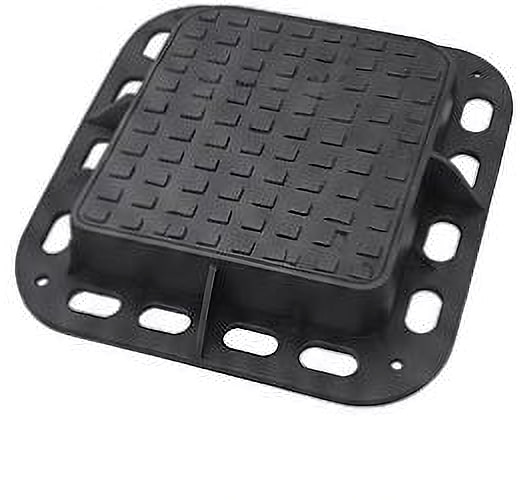

الأغطية والإطارات المربعة
0219 موديل
- المعيار
- BS EN 124
- المادة
- حديد مطيلي
- صفحة الكتيّب
- 5, 6
حول اسم هذا التصنيفيعرض الكتيّب هذه الجداول دون عنوان تصنيف. الاسم يصف الأبعاد المربعة (sq) الواردة في جداول المصدر.
| رقم الموديل | الفتحة الصافية أ (مم) | القاعدة الكلية ب (مم) | التحميل (طن) |
|---|---|---|---|
| UF 153 DI (HD) | 300 sq | 375 sq | 40 |
| UF 154 DI (HD) | 450 sq | 620 sq | 75 |
| UF 169 DI (HD) | 600 sq | 800 sq | 75 |
| UF 185 DI (HD) | 800 sq | 980 sq | 75 |
مرّر الجدول أفقياً لعرض جميع الأعمدة
لا يذكر جدول المصدر لهذه المجموعة بُعد العمق.
| رقم الموديل | الفتحة الصافية أ (مم) | القاعدة الكلية ب (مم) | التحميل (طن) |
|---|---|---|---|
| UF 151 CI (LD) | 200 sq | 260 sq | 50 |
| UF 151 CI (MD) | 200 sq | 260 sq | 50 |
| UF 151 CI (HD) | 200 sq | 260 sq | 40 |
| UF 154 CI (LD) | 400 sq | 460 sq | 50 |
| UF 154 CI (MD) | 400 sq | 510 sq | 50 |
| UF 154 CI (HD) | 400 sq | 550 sq | 75 |
مرّر الجدول أفقياً لعرض جميع الأعمدة
يذكر الكتيّب حديد الزهر الرمادي لهذه المجموعة بينما تشير العلامة المجاورة إلى الحديد المطيلي. المعروض هو المادة المذكورة؛ يُرجى التأكد من مسبك المتحدة قبل التوصيف.
| رقم الموديل | الفتحة الصافية أ (مم) | القاعدة الكلية ب (مم) | العمق ج (مم) | التحميل (طن) |
|---|---|---|---|---|
| UF 172 CI (LD) | 500 sq | 650 sq | 80 | 1.5 |
| UF 172 CI (MD) | 500 sq | 650 sq | 80 | 12.5 |
| UF 172 CI (HD) | 500 sq | 650 sq | 100 | 40 |
| UF 175 CI (LD) | 600 sq | 750 sq | 80 | 1.5 |
| UF 175 CI (MD) | 600 sq | 750 sq | 80 | 12.5 |
| UF 175 CI (HD) | 600 sq | 750 sq | 80 | 40 |
مرّر الجدول أفقياً لعرض جميع الأعمدة
يذكر الكتيّب حديد الزهر الرمادي لهذه المجموعة بينما تشير العلامة المجاورة إلى الحديد المطيلي. المعروض هو المادة المذكورة؛ يُرجى التأكد من مسبك المتحدة قبل التوصيف.
| رقم الموديل | الفتحة الصافية أ (مم) | القاعدة الكلية ب (مم) | العمق ج (مم) | التحميل (طن) |
|---|---|---|---|---|
| UF 154 DT DI (HD) | 450 sq | 600 sq | 100 | 40 |
| UF 175 DT DI (HD) | 600 sq | 722 sq | 100 | 40 |
| UF 195 DT DI (HD) | 900 sq | 1020 sq | 100 | 40 |
مرّر الجدول أفقياً لعرض جميع الأعمدة

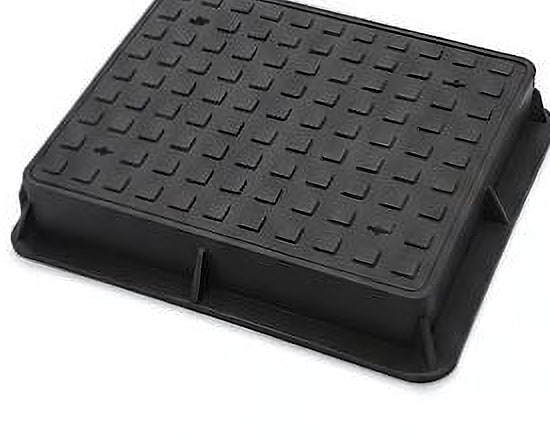

الأغطية والإطارات المستطيلة
036 موديل
- المعيار
- BS EN 124
- المادة
- حديد مطيلي
- صفحة الكتيّب
- 6
| رقم الموديل | الفتحة الصافية أ×ب (مم) | القاعدة الكلية ج×د (مم) | العمق هـ (مم) | التحميل (طن) |
|---|---|---|---|---|
| UF 253 DI (MD) | 750 × 600 | 865 × 715 | 40 | 12.5 |
| UF 253 DI (HD) | 750 × 600 | 865 × 715 | 100 | 40 |
| UF 258 DI (MD) | 900 × 600 | 1100 × 830 | 100 | 12.5 |
| UF 258 DI (HD) | 900 × 600 | 1100 × 830 | 100 | 40 |
مرّر الجدول أفقياً لعرض جميع الأعمدة
| رقم الموديل | الفتحة الصافية أ×ب (مم) | القاعدة الكلية ج×د (مم) | العمق هـ (مم) | التحميل (طن) |
|---|---|---|---|---|
| UF 265 DT CI (HD) | 1200 × 600 | 1500 × 900 | 180 | 40 |
| UF 266 DT CI (HD) | 1200 × 675 | 1500 × 975 | 150 | 40 |
مرّر الجدول أفقياً لعرض جميع الأعمدة

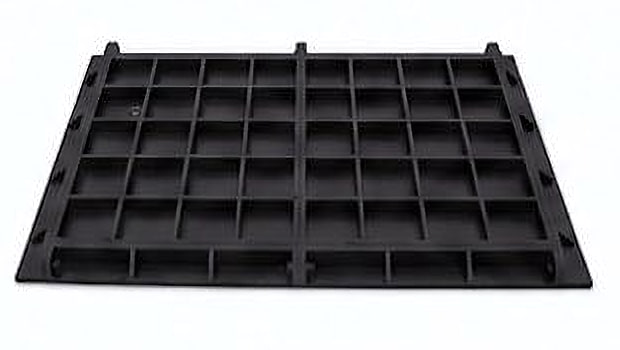

الأغطية والإطارات الغاطسة
0410 موديل
- المعيار
- BS EN 124
- المادة
- حديد مطيلي
- صفحة الكتيّب
- 7
حول اسم هذا التصنيفتحمل هذه الموديلات البادئة RC وتظهر كوحدات غاطسة قابلة للتعبئة. العنوان المطبوع فوقها في الكتيّب هو «أغطية وإطارات غرف التفتيش الدائرية»، وهو لا يطابق الوحدات المعروضة.
| رقم الموديل | الفتحة الصافية أ (مم) | القاعدة الكلية ب (مم) | العمق ج (مم) | التحميل (طن) |
|---|---|---|---|---|

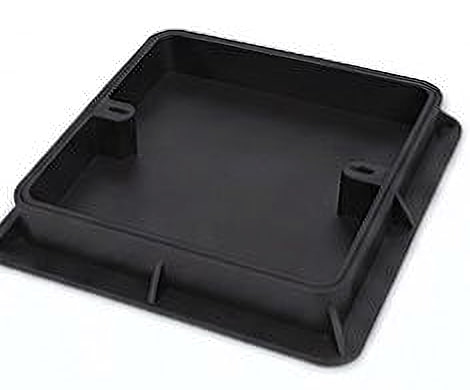

| UF 286 RC DI (MD) | 450 sq | 600 sq | 100 | 12.5 |
| UF 286 RC DI (HD) | 450 sq | 600 sq | 100 | 40 |
| UF 288 RC DI (MD) | 600 sq | 740 sq | 100 | 12.5 |
| UF 288 RC DI (HD) | 600 sq | 740 sq | 100 | 40 |
مرّر الجدول أفقياً لعرض جميع الأعمدة
| رقم الموديل | الفتحة الصافية أ (مم) | القاعدة الكلية ب (مم) | العمق ج (مم) | التحميل (طن) |
|---|---|---|---|---|
| UF 287 RC CI (MD) | 500 sq | 700 sq | 75 | 12.5 |
| UF 287 RC CI (HD) | 500 sq | 700 sq | 75 | 40 |
مرّر الجدول أفقياً لعرض جميع الأعمدة
| رقم الموديل | الفتحة الصافية أ (مم) | القاعدة الكلية ب (مم) | العمق ج (مم) | التحميل (طن) |
|---|---|---|---|---|
| UF 290 RC DI (MD) | 750 × 1200 | 1020 × 1470 | 100 | 12.5 |
| UF 290 RC DI (HD) | 750 × 1200 | 1020 × 1470 | 100 | 40 |
| UF 292 RC DI (MD) | 750 × 1750 | 950 × 1950 | 100 | 12.5 |
| UF 292 RC DI (HD) | 750 × 1750 | 950 × 1950 | 100 | 40 |
مرّر الجدول أفقياً لعرض جميع الأعمدة

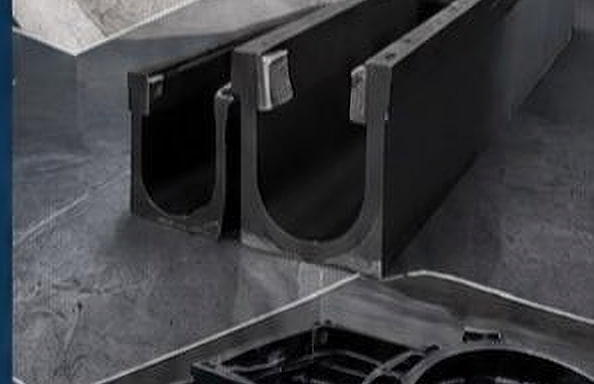

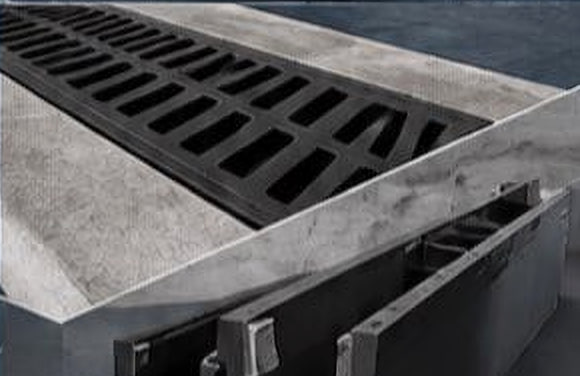

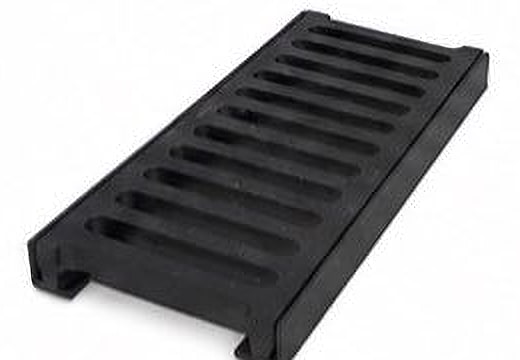

شبكات تصريف المياه
0514 موديل
- المعيار
- BS EN 124
- المادة
- حديد مطيلي
- صفحة الكتيّب
- 8, 9
| رقم الموديل | الفتحة الصافية أ (مم) | القاعدة الكلية ب (مم) | العمق ج (مم) | التحميل (طن) |
|---|---|---|---|---|
| UF 328 DI (LD) | 600 sq | 710 sq | 50 | 1.5 |
| UF 328 DI (MD) | 600 sq | 710 sq | 100 | 12.5 |
| UF 328 DI (HD) | 600 sq | 710 sq | 150 | 25 |
| UF 330 DI (HD) | 600 sq | 760 sq | 100 | 40 |
مرّر الجدول أفقياً لعرض جميع الأعمدة
| رقم الموديل | الفتحة الصافية أ (مم) | القاعدة الكلية ب (مم) | العمق ج (مم) | التحميل (طن) |
|---|---|---|---|---|
| UF 331 CI (HD) | 600 × 600 | 750 sq | 150 | 40 |
مرّر الجدول أفقياً لعرض جميع الأعمدة
| رقم الموديل | الفتحة الصافية أ×ب (مم) | القاعدة الكلية ج×د (مم) | العمق هـ (مم) | التحميل (طن) |
|---|---|---|---|---|
| UF 345 DI (HD) | 1000 × 600 | 1200 × 800 | 200 | 40 |
مرّر الجدول أفقياً لعرض جميع الأعمدة
| رقم الموديل | الفتحة الصافية أ (مم) | القاعدة الكلية ب (مم) | العمق ج (مم) | التحميل (طن) |
|---|---|---|---|---|
| UF 449 DI (LD) | 200 | 320 | 60 | 1 |
| UF 449 DI (MD) | 200 | 320 | 60 | 12.5 |
| UF 449 DI (HD) | 200 | 320 | 60 | 40 |
| UF 450 DI (LD) | 250 | 370 | 60 | 1 |
| UF 450 DI (MD) | 250 | 370 | 60 | 12.5 |
| UF 450 DI (HD) | 250 | 370 | 60 | 40 |
مرّر الجدول أفقياً لعرض جميع الأعمدة
| رقم الموديل | الفتحة الصافية أ (مم) | القاعدة الكلية ب (مم) | العمق ج (مم) | التحميل (طن) |
|---|---|---|---|---|
| UF 453 DI (HD) | 400 | 570 × 750 | 75 | 40 |
مرّر الجدول أفقياً لعرض جميع الأعمدة
| رقم الموديل | الفتحة الصافية أ (مم) | القاعدة الكلية ب (مم) | العمق ج (مم) | التحميل (طن) |
|---|---|---|---|---|
| UF 461 DI DT (HD) | 600 | 860 | 130 | 40 |
مرّر الجدول أفقياً لعرض جميع الأعمدة

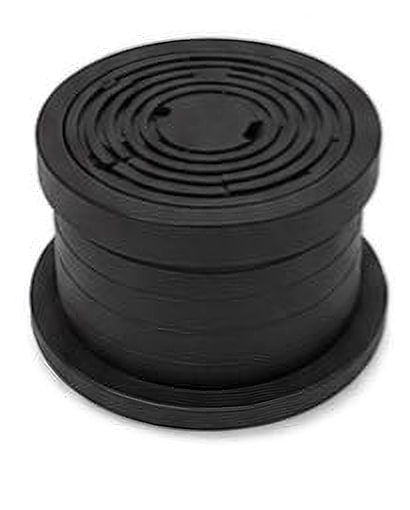

صناديق السطح
063 موديل
- المعيار
- BS EN 124
- المادة
- حديد زهر رمادي
- صفحة الكتيّب
- 10
حول اسم هذا التصنيفيعرض الكتيّب هذين الجدولين دون عنوان تصنيف. الاسم يتبع تصنيف التحميل BS 5834 الوارد في جداول المصدر.
| رقم الموديل | الفتحة الصافية أ (مم) | القاعدة الكلية ب (مم) | العمق ج (مم) | التحميل (طن) |
|---|---|---|---|---|
| UF 700 CI (HD) | 120 Ø | 200 Ø | 300 | HD BS 5834 |
مرّر الجدول أفقياً لعرض جميع الأعمدة
يُذكر التحميل لهذه المجموعة بتصنيف BS 5834 بدلاً من قيمة بالأطنان.
| رقم الموديل | الفتحة الصافية أ (مم) | القاعدة الكلية ب (مم) | العمق ج (مم) | التحميل (طن) |
|---|---|---|---|---|
| UF 708 CI (HD) | 280 Ø | 370 Ø | 140 | HD BS 5834 |
| UF 709 CI (HD) | 350 Ø | 420 Ø | 140 | HD BS 5834 |
مرّر الجدول أفقياً لعرض جميع الأعمدة
يُذكر التحميل لهذه المجموعة بتصنيف BS 5834 بدلاً من قيمة بالأطنان.

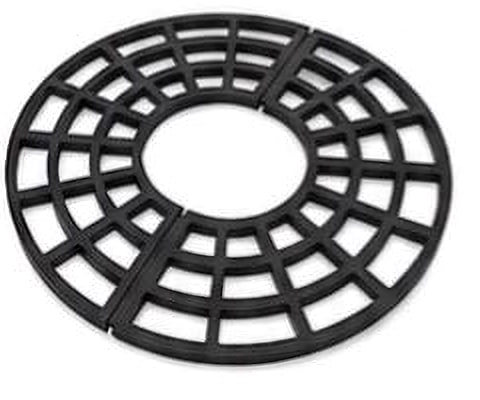

شبكات الأشجار
071 موديل
- المعيار
- BS EN 124
- المادة
- حديد مطيلي
- صفحة الكتيّب
- 10
| رقم الموديل | الفتحة الصافية أ (مم) × ٢ | القاعدة الكلية ب (مم) | العمق ج (مم) | فتحة الشجرة د (مم) |
|---|---|---|---|---|
| UF TG 510 DI (HD) | 1500 | 1500 | 40 | 500 |
مرّر الجدول أفقياً لعرض جميع الأعمدة
المواد والدرجات
تُنتَج المسبوكات من حديد الزهر الرمادي والحديد المطيلي وفق مواصفات ASTM و BS EN، ومن الصلب عالي السبائك ضمن نطاق التسجيل المعتمد لدينا.
حديد الزهر الرمادي
ASTM A48 / A48M – 03
ما يعادلها BS EN 1561 : 1997
الدرجات
- 25 - B
- 30 - B
- 35 - B
ما يعادلها
- EN - GJL - 250
- EN - GJL - 300
- EN - GJL - 350
الحديد المطيلي
ASTM A536 – 84
ما يعادلها BS EN 1563 : 1997
الدرجات
- 60 - 40 - 18
- 65 - 45 - 12
- 80 - 55 - 06
- 80 - 60 - 03
ما يعادلها
- EN - GJS - 400 - 18
- EN - GJS - 400 - 15
- EN - GJS - 450 - 10
- EN - GJS - 500 - 7
- EN - GJS - 600 - 3
مسبوكات الصلب عالي السبائك
لا يوجد جدول درجات منشور
مذكورة ضمن نطاق التسجيل المعتمد في شهادات الأيزو الثلاث. لا تنشر المستندات المتاحة جدول درجات لهذه المادة.
المواصفات الفنية
يحدد تصنيف التحميل أماكن تركيب المسبوك. ينشر مسبك المتحدة منتجاته وفق المعيار البريطاني BS EN 124 : 1994 والمعيار السعودي SASO SSA 413 : 1985.
منتجاتنا من الأغطية والإطارات ووسائل التصريف مصنّفة ضمن فئات تتدرّج من الخدمة الخفيفة إلى الخدمة فائقة الثقل.
الترتيب النموذجي
رسم تخطيطي مُعاد رسمه من رسومات الكتيّب. ليس بمقياس رسم — يُرجى طلب الرسومات المعتمدة لأعمال التصميم.
| الفئة | BS EN 124 : 1994المعيار البريطاني | SASO SSA 413 : 1985الهيئة السعودية للمواصفات والمقاييس | الاستخدام في المناطق المناسبة |
|---|---|---|---|
| A15خدمة خفيفة | 15 طن / 15 كيلو نيوتن | 15 طن / 15 كيلو نيوتن | للاستخدام في مناطق المشاة |
| B125خدمة متوسطة | 12.5 طن / 125 كيلو نيوتن | 15 طن / 150 كيلو نيوتن | للاستخدام في الممرات ومناطق المشاة والمواقف |
| C250خدمة متوسطة إلى ثقيلة | 25 طن / 250 كيلو نيوتن | غير منشور | للاستخدام في قنوات أرصفة الطرق والمواقف |
| D400خدمة ثقيلة | 40 طن / 400 كيلو نيوتن | 40 طن / 400 كيلو نيوتن | للاستخدام في الطرق السريعة والأكتاف الصلبة ومناطق الوقوف |
| E600خدمة خاصة | 60 طن / 600 كيلو نيوتن | 60 طن / 600 كيلو نيوتن | للاستخدام في أحمال العجلات العالية مثل الموانئ ومدرجات الطائرات |
| F900خدمة فائقة الثقل | 90 طن / 900 كيلو نيوتن | غير منشور | للاستخدام في مناطق أحمال العجلات العالية جداً ومدرجات الطائرات |
القيم منقولة كما وردت تماماً في كتيّب منتجات مسبك المتحدة. صُنّف الصف A15 في المصدر كـ «15 طن / 15 كيلو نيوتن». يُرجى تأكيد متطلبات التحميل مع مسبك المتحدة قبل التوصيف.
مجالات الاستخدام
تُورَّد مسبوكاتنا لشبكات البنية التحتية المذكورة في نطاق التسجيل المعتمد لدينا.
- 01
أنظمة تصريف مياه الأمطار
- 02
شبكات الصرف الصحي
- 03
شبكات الاتصالات
نطاق التسجيل المعتمد، ISO 9001:2015 / 14001:2015 / 45001:2018
“تصنيع منتجات السباكة بما في ذلك أغطية غرف التفتيش لأنظمة تصريف مياه الأمطار وشبكات الصرف الصحي وشبكات الاتصالات، المصنوعة من حديد الزهر الرمادي والحديد المطيلي ومسبوكات الصلب عالي السبائك.”
الجودة والاعتمادات
يطبّق مسبك المتحدة أنظمة لإدارة الجودة والبيئة والصحة والسلامة المهنية، خضعت للتقييم والتسجيل بشكل مستقل من The Certification International. كل شهادة أدناه هي المستند الأصلي — افتحها لمراجعة التسجيل كاملاً.
نطاق التسجيل
تصنيع منتجات السباكة بما في ذلك أغطية غرف التفتيش لأنظمة تصريف مياه الأمطار وشبكات الصرف الصحي وشبكات الاتصالات، المصنوعة من حديد الزهر الرمادي والحديد المطيلي ومسبوكات الصلب عالي السبائك.
